久国产精品一区,久久艹逼,香蕉热在线视频

一、混凝土用河沙好還是機(jī)制砂好？

很多人說(shuō)混凝土用河沙好，但隨著機(jī)制砂的興起、優(yōu)勢(shì)凸顯，又有人說(shuō)機(jī)制砂好，具體哪個(gè)好，下面我們?cè)敿?xì)解說(shuō)一下：

1、新時(shí)代為什么說(shuō)機(jī)制砂好？

河沙作為混凝土的主要原料，被無(wú)節(jié)制的開(kāi)采，導(dǎo)致政府出臺(tái)各種政策，限產(chǎn)限采，河沙資源有限，就用機(jī)制砂；還有，部分河砂由于含泥量較高，質(zhì)量較差，反而影響了混凝土的強(qiáng)度及穩(wěn)定性，機(jī)制砂能夠人為控制，更成為香餑餑。

注意：機(jī)制砂經(jīng)過(guò)碎石機(jī)械破碎加工、篩分后，得到5mm以下成品，按部分比例替代河沙，并不是全部使用。

混凝土用機(jī)制砂更好

機(jī)制砂的主要特點(diǎn)：

A、機(jī)制砂中石粉含量相對(duì)較高；

B、機(jī)制砂由于經(jīng)過(guò)破碎處理，因此顆粒呈不規(guī)則的形態(tài)，而且機(jī)制砂的表面積相比河砂更大；

C、機(jī)制砂的粘結(jié)性能較好，石質(zhì)堅(jiān)硬，抗壓強(qiáng)度高于河沙。

D、機(jī)制砂中石粉含量相對(duì)較高，石粉的主要成分是碳酸鹽，由于水泥用量有限，不能與水泥結(jié)合形成強(qiáng)度體系，只是在混凝土中起到填充料的作用，會(huì)導(dǎo)致混凝土強(qiáng)度的降低，因此，石粉含量應(yīng)控制在合理的范圍內(nèi)。

……

2、機(jī)制砂與河沙在混凝土中的表現(xiàn)

在混凝土中，河沙和機(jī)制砂標(biāo)準(zhǔn)

A、河砂的細(xì)度模數(shù)為2.6，河砂含泥量1.1%，其表觀密度為2.61g/cm3；

B、機(jī)制砂的細(xì)度模數(shù)為2.6，其中石粉含量5.1%，其表觀密度為2.62g/cm3。

3、混凝土用砂質(zhì)量要求

機(jī)制砂在破碎過(guò)程中會(huì)產(chǎn)生石粉，石粉主要是顆粒粒徑分布在16μm與80μm之間的細(xì)小顆粒。

實(shí)驗(yàn)表明：

這些顆粒對(duì)于混凝土性能的影響是有利的，由于機(jī)制砂中顆粒棱角比較多，造成混凝土的流動(dòng)性比較差，而石粉卻改善了混凝土的流動(dòng)性，進(jìn)而提高了其施工和易性，也起到了密實(shí)填充混凝土骨料空隙的作用。但是必須確保機(jī)制砂中小于80μm的顆粒是石粉而不是泥沙。

A、機(jī)制砂質(zhì)量要求：機(jī)制砂在混凝土的石粉含量

混凝土強(qiáng)度等級(jí)	mb	≥c60c55-c30	≤c25
石粉含量%	mb＜1.4（合格）	≤5.0≤7.0≤10.0mb≥1.4（不合格）	≤2.0≤3.0≤5.0

B、河沙質(zhì)量要求：河沙在混凝土的含泥量以及泥塊量

混凝土強(qiáng)度等級(jí)	≥C60	C55-C30	≤C25
含泥量（%）	≤2.0	≤3.0	≤5.0
泥塊含量（%）	≤0.5	≤1.0	≤2.0

二、砂石骨料生產(chǎn)線工藝流程介紹

砂石骨料生產(chǎn)線工藝流程主要有破碎系統(tǒng)、篩分系統(tǒng)、輸送系統(tǒng)和給料系統(tǒng)組成，但同時(shí)工藝流程也根據(jù)物料硬度，大小，產(chǎn)量而定，下面是常見(jiàn)工藝流程：

1、一段粗碎：

如果砂石料粒度小，不用粗碎，直接進(jìn)行中碎；如果大于300mm，需要經(jīng)過(guò)顎式破碎機(jī)破碎（排料口150mm），破碎后的物料傳輸?shù)较乱画h(huán)節(jié)；

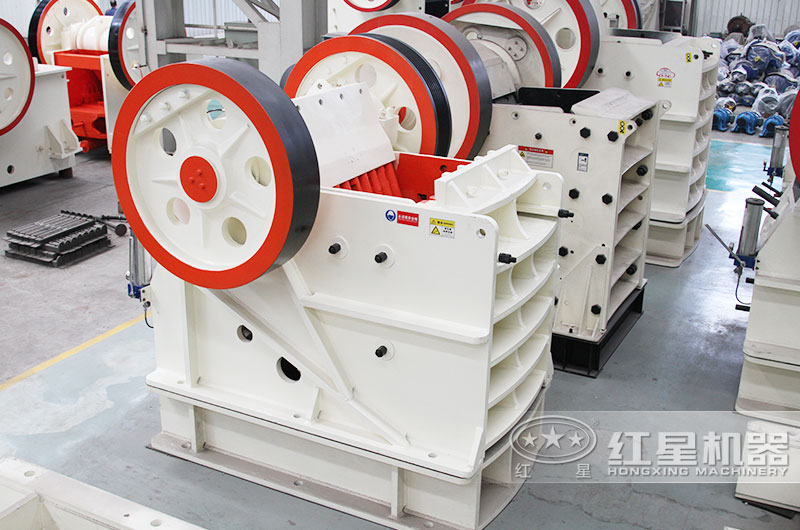

顎式破碎機(jī)

2、二段中碎：

可以使用反擊破或圓錐破，大于31.5mm的石料進(jìn)入二級(jí)破碎機(jī)進(jìn)行破碎，小于31.5mm的物料篩分為0-5mm、5-13mm和13-31.5mm等三種規(guī)格；

圓錐破和反擊破

3、細(xì)碎篩分：

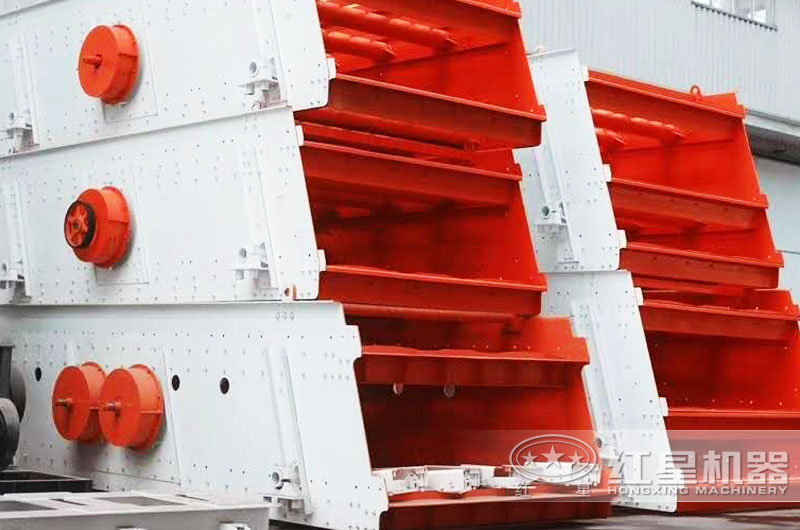

制砂原料主要是0～5mm、5～13mm和部分13～31.5mm的混合料，進(jìn)入制砂機(jī)破碎和制砂，經(jīng)皮帶運(yùn)輸進(jìn)入三層振動(dòng)篩，大于5mm的物料返回制砂機(jī)繼續(xù)破碎（也可以作為精加工石子出售），其余物料分成3～5mm和小于3mm的物料。

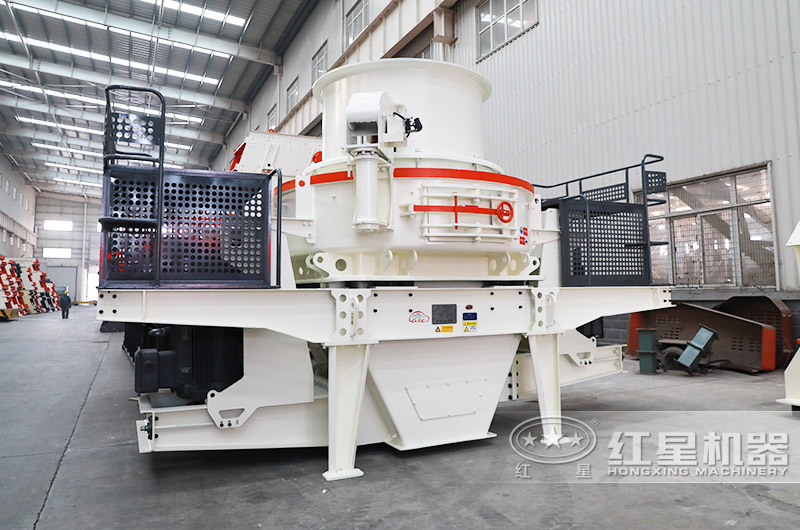

沖擊式制砂機(jī)
