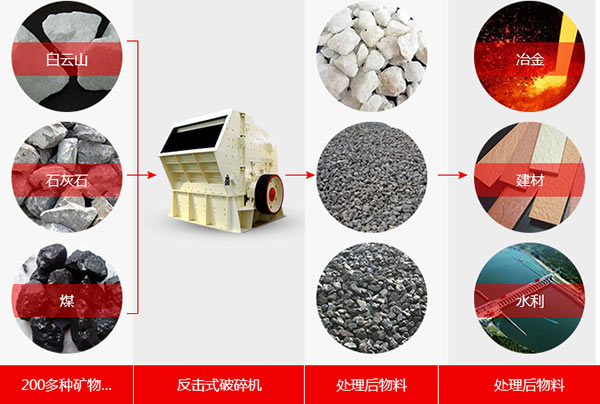

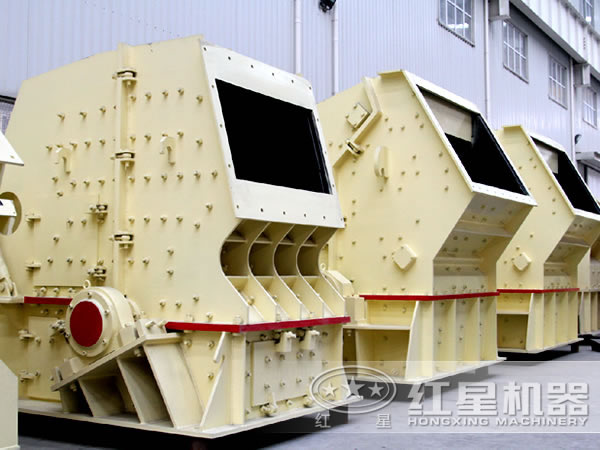

反擊式破碎機具有結構簡單、重量輕、造價低廉、運轉平穩、高產節能等優點，是冶金、礦山、建材、化工、陶瓷、筑路等行業中不可缺少的破碎設備。

在設計破碎機時，往往是采用經驗放大或縮小零件尺寸，并采用試制樣機的方法。因此很難避免所設計的零部件強度安全系數過高或強度不夠，這將直接影響反擊式破碎機的設計質量。有限元分析法就是一種非常好的方法，本文主要介紹利用有限元法對反擊式破碎機的錘板進行設計。

反擊式破碎機主要是利用高速旋轉的錘頭沖擊料塊，使其沿薄弱部分產生選擇性破碎。當破碎后的礦石粒度小于或等于板錘與反擊板之間的排料口尺寸，就會從機內下部排出。賊整個過程中，錘板的起著非常重要的作用。由于錘板起著打擊物料的作用，因此是一個易損部件。

在進行有限元分析時，可假設物料混勻地打在四個錘板的作用平面上，錘板所受的力是分布載荷。以此建立錘板的有限元模型，并利用ANSYS有限元軟件進行分析。對錘板的有限元分析結果表明，錘板較外端的部分變形較大。轉子在旋轉過程中錘板反復發生彎曲變形，較后產生疲勞裂紋，較終破壞斷裂。隨著傾斜角度的增加，錘板的變形量逐漸減小。 根據有限元分析可知，設計錘板的目標是盡量減少錘板的變形量，即盡量減小錘板的傾斜角，這樣一方面可減小錘板的受力，延長錘板的使用壽命，還不會對破碎機的破碎能力產生影響。
