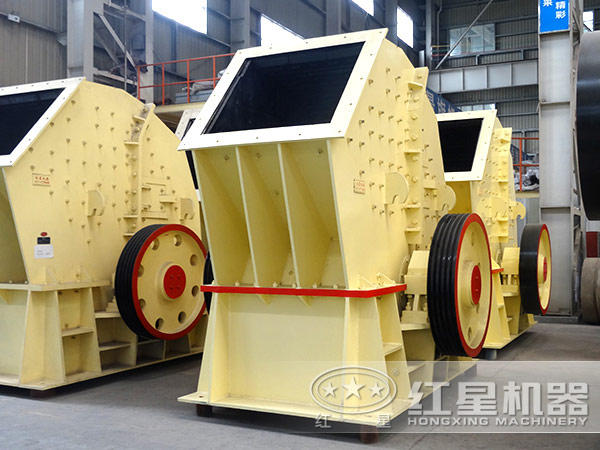

主軸、錘架與篩子是錘式破碎機的主要零部件，在設計錘式破碎機的過程中，要合理設計計算主軸、錘架及篩子。

1、主軸與軸承的計算

整個轉子的零件都由主軸來支撐，主軸又裝在機架側壁流動軸承中。破碎板工作時所產生的沖擊力也由主軸承受，因此，要求主軸的材料具有較高的強度和韌性。主軸有圓形斷面和方形斷面兩種，后者是錘架活套在主軸上不用平鍵連接。由于錘式破碎機外載荷很難準確決定，故一般可按前聯邦德國海因利?！ぐⅰつ钟?jì)算式計算，作用在主軸上的相當彎矩（N.m）：

，式中Mk是作用在主軸上的彎矩，Mk=1/8.Gr；Gr是轉子總質量（N）；Mn是作用在主軸上的扭矩，Mn=974P/n，P是電動機動率，n是主軸轉速（r/min）。

已知Md值后，便可計算主軸尺寸，較后再根據實際資料進行修正。

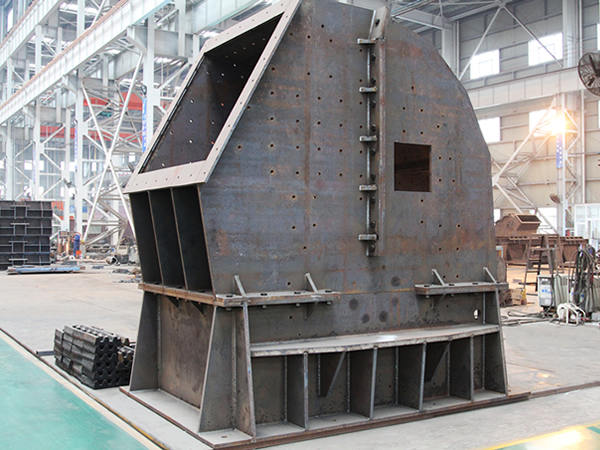

2、錘架與轉盤

錘架的作用，主要是通過轉盤與銷軸將主軸與錘子連接起來。錘架是由多個轉盤和壓緊轉盤、銷軸等組成。錘架是靠兩端壓緊轉盤和鎖緊螺母固定在一起，錘子就裝在銷軸上。轉盤有三角形、圓形和十字形幾種。不論哪種形式，在強度、剛度允許條件下，盡量減輕質量，因?yàn)殄N式破碎機與反擊式破碎機不一樣，它僅僅是靠錘子的動能來完成對物料破碎。

3、蓖條篩

蓖條篩就是用箅條做成的篩子。箅條的排列形式是與錘子運動方向垂直，與轉子的回轉半徑有一定間隙的圓弧狀，合格產品通過斷面形狀有三角形、矩形和梯形三種，通常用錳鋼鑄成。
