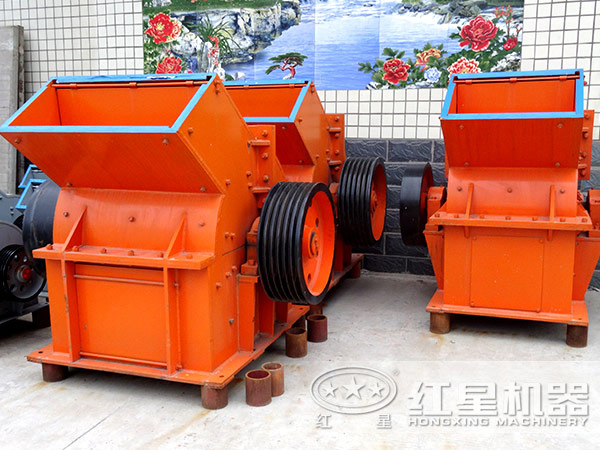

環錘式破碎機是一種帶有環錘的沖擊轉子式破碎機，環錘可隨轉子旋轉，還可繞錘銷軸自轉。它具有運轉平穩、可靠、使用壽命長等優點，適用于破碎脆性、中硬、含水量較少的物料。本文旨在介紹該破碎機各參數的計算方法。

1、轉子轉速

轉子轉速n（r/min）可按右式計算：n=60V/（πD）。

式中D是轉子直徑；V是轉子圓周速度（m/s），V越高，破碎比越大，但是環錘磨損越快，并且與V的平方成正比，因此在滿足產品粒度和生產率要求的情況下，易低不宜高。根據已有資料，V=40~50m/s。

2、生產率

生產率Q（t/h）可按下式計算：

，L是轉子長度，K1是修正系數，碎煤時取0.6~1.2，碎礦石時取0.5~1；K2是修正系數，碎煤時取15，碎礦石時取10；i是破碎比。

3、軸功率

軸功率P（kW）的計算公式為：P=K3.Q.i，式中K3是修正系數，碎煤時取0.04~0.075。

環錘式破碎機不適合破碎黏性物料，上式適用于碎煤和其他中等硬度、密度類似煤的物料，當破碎其他物料時，應進行硬度、密度修正。

4、環錘質量

碎煤時環錘質量m1（kg）為：m1=（0.6~1.6）m.r1/r2，式中m是物料質量，r1是銷軸中心到環錘碰撞中心的距離，r2是銷軸中心道環錘質心的距離。

5、環錘排數

當給料高度和轉子轉速一定，環錘排數過少，物料會落到轉子體上而使表面磨損，不能有效利用環錘動量打擊物料；環錘排數過多，物料不會落到環錘的“打擊區域”，而僅僅觸環錘的邊緣，既損失了能量，又加劇了環錘的磨損。據給料高度，轉子轉速和轉子結構尺寸，滿足環錘在相隔打擊物料的時間內，物料能夠自由下落到環錘的“打擊區域”，得到如下計算公式：

，式中H是給料高度，h是環錘工作區深度，β是環錘幾何尺寸系數，在0.6~0.8之間取值。
